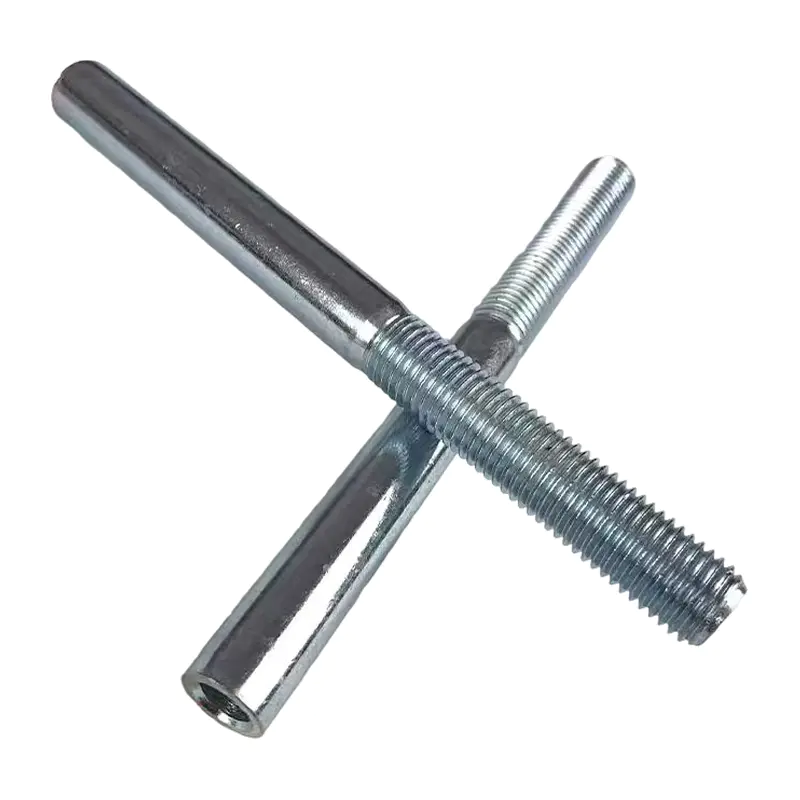

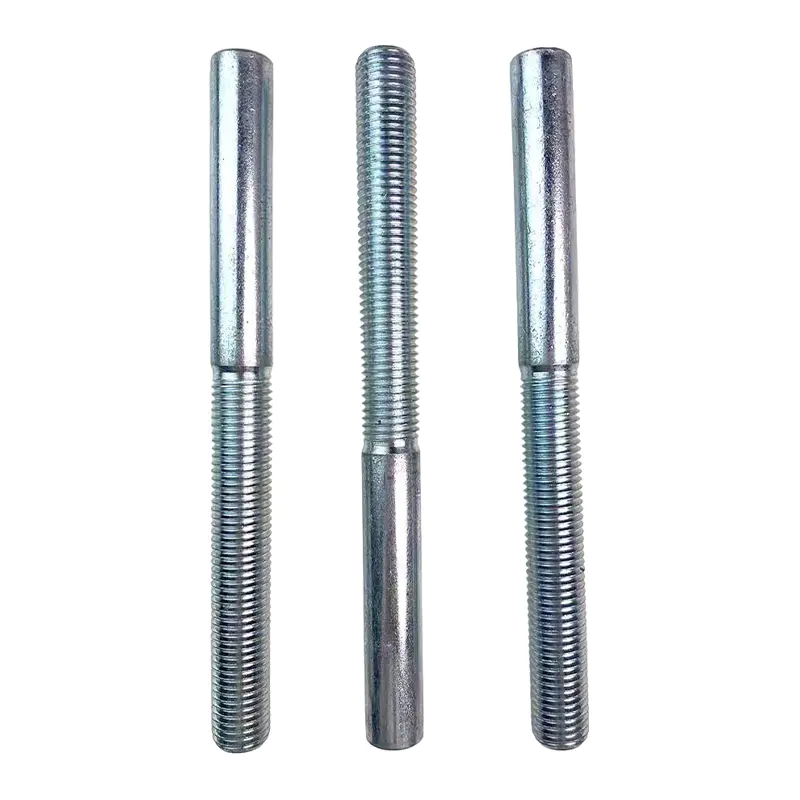

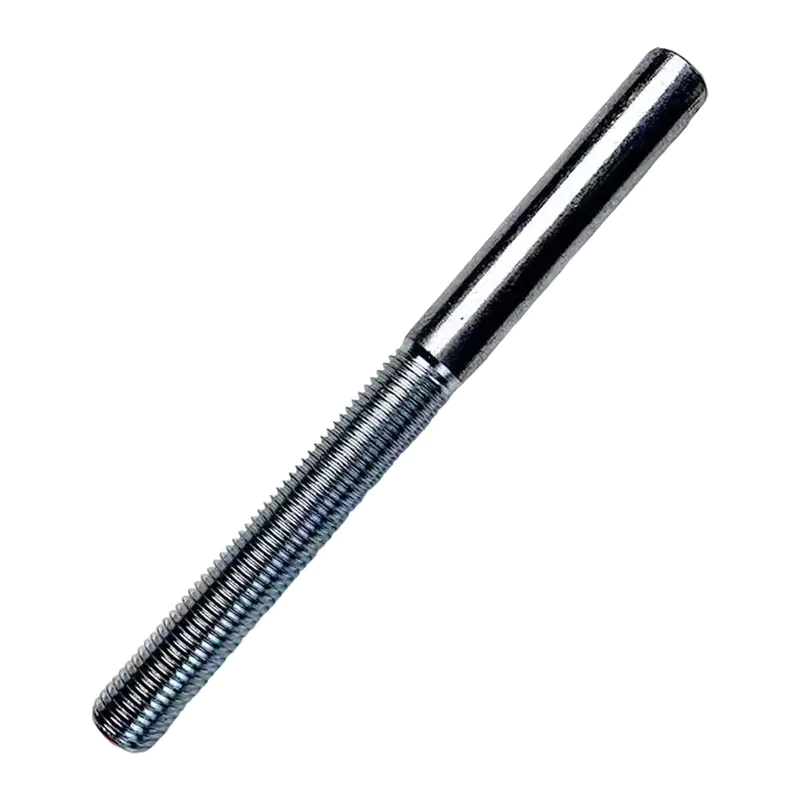

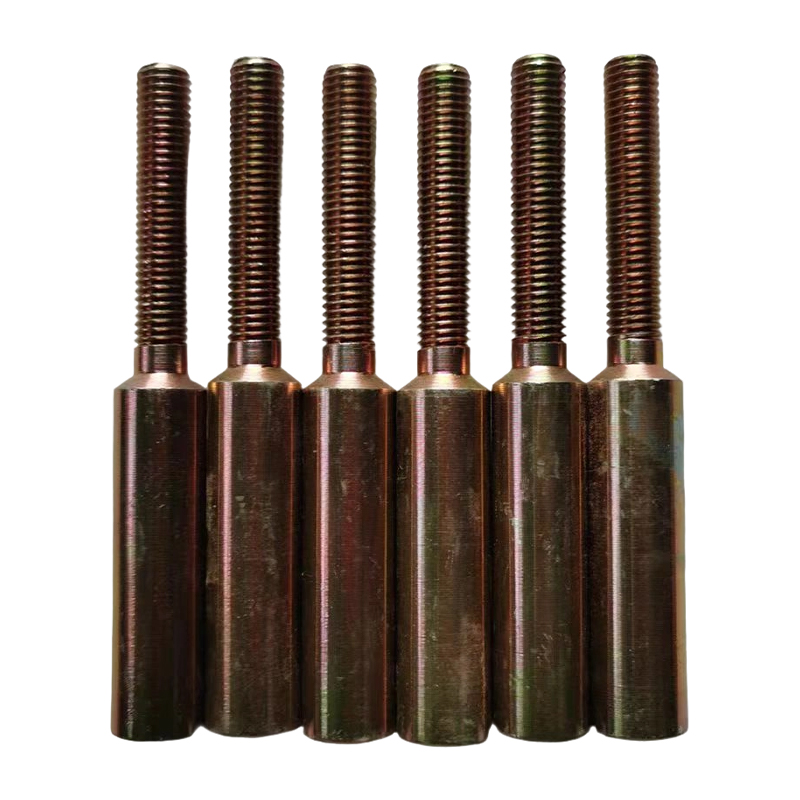

I nostri terminali a pressare per funi metalliche sono connettori ad alta resistenza progettati per fissare funi metalliche, garantendo prestazioni di carico e anti-allentamento affidabili per applicazioni industriali, marine e edili.
Un vantaggio chiave è che le dimensioni possono essere personalizzate: personalizziamo le dimensioni dei terminali (inclusi diametro interno, lunghezza e area di pressatura) per adattarle al calibro specifico della fune metallica e allo scenario di utilizzo, eliminando disallineamenti tra terminali standard e funi non standard.
Realizzati in lega di acciaio resistente alla corrosione, sono sottoposti a pressatura di precisione per migliorare la resistenza alla trazione e la durata, adatti sia per il sollevamento interno che per ambienti difficili esterni. Facili da installare con strumenti di pressatura professionali, offrono stabilità a lungo termine per attività di sollevamento, rigging o sospensione.
As Steel Terminal Manufacturers and Steel Terminal Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.
I componenti di pressatura delle macchine idrauliche Xingtai sono forgiati in acciaio legato ad alta resistenza. Il corpo macchina è realizzato da un unico blocco di materiale, garantendo integrità strutturale e lunga durata. I nostri sistemi idraulici utilizzano un sistema di alimentazione dell'olio con pompa a doppia pressione, che consente un rapido movimento verso l'alto e verso il basso garantendo al tempo stesso un processo di pressatura regolare. Questo design migliora significativamente la qualità della pressatura e l'efficienza della produzione.
Le macchine idrauliche Xingtai sono state esportate in numerosi paesi, tra cui Regno Unito, Australia, Paesi Bassi, Lettonia, Malesia, Tailandia, India, Russia, Botswana, Polonia e altri.
Guidati dalla filosofia di "alta qualità, prezzo competitivo e impegno duraturo", ci sforziamo di soddisfare le esigenze dei nostri clienti e di fornire loro il miglior servizio. Rimaniamo impegnati a servire sia i clienti esistenti che quelli nuovi con lo stesso livello di eccellenza mentre lavoriamo insieme per costruire un futuro di successo.
Che Pressa per fune metallica in acciaio Cos'è e come funziona Una pressa per funi metalliche è una macchina idraulica che comprime un manicotto in alluminio o acciaio su una fune metallica, formando una terminazione pressata permanente utilizzata per il sollevamento,...
Cos'è la pressa idraulica per funi metalliche GT-100 (telaio a C)? Il Pressa idraulica per funi metalliche GT-100 (telaio C) è una pressa idraulica compatta per funi metalliche costruita per pressare funi metalliche con una gamma di diametri di Da 1 mm a 10...
Cos'è la pressa idraulica per funi metalliche GT-60 (telaio a C)? Il Pressa idraulica per funi metalliche GT-60 (telaio C) è una pressa idraulica compatta costruita per pressare funi d'acciaio con una gamma di diametri di Da 1 mm a 10 mm . È il mo...
Cos'è un terminale in acciaio nelle applicazioni con funi metalliche? Una guida completa
A terminale in acciaio è un raccordo hardware fissato in modo permanente all'estremità di una fune metallica per consentire il collegamento ad ancoraggi, tenditori, grilli o elementi strutturali. Nell'ingegneria delle funi metalliche, i terminali rappresentano l'interfaccia critica tra la fune e la struttura portante e spesso rappresentano il punto più debole del sistema se selezionati o installati in modo errato. I dati del settore lo dimostrano oltre il 30% dei guasti nell'assemblaggio di funi metalliche hanno origine nel terminale e non lungo il corpo della fune stessa. Comprendere i tipi di terminali, i livelli di efficienza e la corretta installazione è quindi essenziale per qualsiasi applicazione di funi metalliche, architettoniche o marine.
1. Tipi di terminali in acciaio utilizzati nelle applicazioni con funi metalliche
I terminali in acciaio rientrano in diverse categorie distinte, ciascuna adatta a diversi requisiti di carico, metodi di installazione e ambienti di utilizzo finale. La scelta del tipo corretto determina direttamente l'efficienza meccanica della connessione.
(1) Terminalei pressati (senza pressatura).
I terminali pressati vengono formati a freddo sull'estremità della fune utilizzando una pressa idraulica, creando una connessione permanente e ad alta efficienza. Se applicati correttamente, ottengono risultati 95-100% del carico di rottura minimo della fune metallica (MBL) , rendendoli la scelta preferita per applicazioni strutturali, architettoniche e di sollevamento. Le forme comuni del corpo includono forcella, occhiello, perno e estremità dell'asta filettata.
(2) Prese Spelter (resina o zinco colato).
Le prese Spelter sono terminali sigillati in cui le estremità aperte del filo sono fissate in zinco fuso o resina epossidica all'interno di un corpo conico della presa. Questo metodo offre la massima efficienza possibile: fino al 100% MBL — ed è standard per le funi di sollevamento di gru, argani da miniera e applicazioni con cavi di ponti dove sono richieste staccabilità e riterminazione sul campo.
(3) Clip per fune metallica (tipo con bullone a U)
Le clip con bullone a U sono il metodo di terminale più accessibile sul campo ma anche il più soggetto ad uso improprio. Applicati correttamente secondo ASME B30.26, raggiungono approssimativamente 80% dell'MBL . Un errore comune – l’errore di “sella in un vicolo cieco” – può ridurre l’efficienza fino al minimo 60% . Il numero di clip necessarie aumenta con il diametro della corda: una corda da 20 mm ne richiede un minimo 4 clip distanziati all'intervallo corretto.
(4) Prese a cuneo
Le prese a cuneo consentono una rapida installazione e sostituzione sul campo senza attrezzi speciali. Sono ampiamente utilizzati su gru edili e funi dragline. La loro efficienza tipica è 75-90% dell'MBL a seconda del modello e richiedono che il vicolo cieco sia fissato per evitare il disimpegno accidentale in caso di inversione del carico.
Efficienza del terminale del cavo metallico (% del carico di rottura minimo)
Bussola Spelter (zinco/resina versata)
100%
Terminale pressato (pressa idraulica)
95-100%
Presa a cuneo
75–90%
Clip per fune metallica con bullone a U (installazione corretta)
80%
Fig. 1 — Efficienza del terminale come percentuale della fune metallica MBL. Una maggiore efficienza significa che è meno probabile che il terminale costituisca un fattore limitante nella capacità nominale dell'assieme.
2. Materialei terminali in acciaio e resistenza alla corrosione
Il materiale del corpo del terminale deve essere adatto all'ambiente operativo. Le tre opzioni più comuni negli assemblaggi di funi metalliche professionali sono:
Acciaio al carbonio (zincato o zincato a caldo) — standard per l'edilizia, l'estrazione mineraria e il sollevamento generale. Conveniente e disponibile nella più ampia gamma di dimensioni. Il rivestimento galvanizzato fornisce una protezione adeguata in ambienti moderati.
Acciaio inossidabile (grado 316) — obbligatorio in ambienti marini, di trasformazione alimentare, architettonici e costieri. Consegna resistenza alla vaiolatura superiore e una durata fino a 3 volte più lungo rispetto all'acciaio al carbonio zincato in condizioni di nebbia salina.
Acciaio legato ad alta resistenza — utilizzato in applicazioni di sollevamento pesante e minerario dove la compattezza e il massimo rapporto resistenza/peso sono priorità. Tipicamente disponibile nelle designazioni Grado 80 e Grado 100.
Confronto dei materiali dei terminali in acciaio: punteggio delle prestazioni (1–10)
Fig. 2 — Confronto radar dei materiali dei terminali in acciaio in cinque dimensioni prestazionali.
3. Selezione del terminale per applicazione: tabella di riferimento
Diversi settori impongono requisiti diversi ai terminali in acciaio. La tabella seguente riassume le scelte tipiche dei terminali in base all'applicazione per assistere i prescrittori e gli ingegneri delle attrezzature.
Tabella 1: Tipi di terminali in acciaio consigliati per applicazione della fune metallica
Applicazione
Terminale consigliato
Efficienza
Material
Ringhiera architettonica del cavo
Perno filettato deformato
95–100%
Acciaio inossidabile 316
Sartiame marino (in piedi)
Levetta/forcella sagomata
95–100%
Acciaio inossidabile 316
Paranco per carroponte
Presa Spelter (zinco)
100%
Lega/Acciaio al carbonio
Sollevamento da cantiere
Presa a cuneo
75–90%
Acciaio al carbonio zincato
Fune di sollevamento della miniera
Presa Spelter (resina)
100%
Acciaio legato
Tirante temporaneo
Clip per funi metalliche con bullone a U
80%
Acciaio al carbonio zincato
4. Tendenze della capacità di carico: in che modo la scelta del terminale influisce sulla resistenza dell'assieme
La tabella seguente illustra come cambia il carico di rottura effettivo di un gruppo completo di fune metallica in base al tipo di terminale per a Fune IWRC 6×19 diametro 16 mm con un MBL di circa 15,0 tonnellate . Il terminale diventa l'elemento limitante ogni volta che la sua efficienza scende al di sotto del 100%.
Carico di rottura effettivo dell'assemblaggio per tipo di terminale: cavo metallico da 16 mm, MBL 15,0 t
Fig. 3 — Assemblaggio effettivo MBL per tipo di terminale per fune metallica da 16 mm (MBL nominale 15,0 t). L'installazione errata della clip riduce la capacità del 40% rispetto a una presa Spelter.
5. Domande frequenti
Q1: Qual è la differenza tra un terminale pressato e una presa spelter e quale è più resistente?
Entrambi raggiungono livelli di efficienza quasi identici se applicati correttamente: le prese Spelter raggiungono 100% MBL , mentre i terminali stampati raggiungono 95–100% MBL . La differenza fondamentale è l'installazione e il riutilizzo: i terminali pressati sono permanenti, compatti e ideali per gli assemblaggi realizzati in fabbrica, mentre le prese spelter possono essere colate sul campo e versate nuovamente, rendendole preferite per le funi di sollevamento in miniera e le applicazioni con gru dove è richiesta una riterminazione periodica. Per la maggior parte degli scopi di sollevamento e allestimento, entrambi i tipi sono accettabili quando l'assemblaggio è progettato correttamente e testato.
Q2: Come posso determinare quante clip per funi metalliche con bulloni a U sono necessarie per un determinato diametro di fune?
Il numero richiesto di clip con bullone a U aumenta con il diametro della fune ed è specificato nella norma ASME B30.26 e nelle tabelle delle coppie di torsione del produttore. In linea generale: corde fino a 10 mm richiedono 3 clip , sono necessari 12–16 mm 4 clip , richiedono 18–22 mm 5 clip e richiedono corde superiori a 25 mm 6 o più clip . Le clip devono essere sempre installate con la sella sull'estremità sotto tensione (portante) e il bullone a U sull'estremità morta: invertire questa operazione riduce l'efficienza fino a 25% .
Q3: Quando dovrebbero essere utilizzati i terminali in acciaio inossidabile invece dei terminali in acciaio zincato?
I terminali in acciaio inossidabile (grado 316) devono essere sempre specificati quando il gruppo sarà esposto ad acqua salata, atmosfere ricche di cloruri o ambienti costieri con elevata umidità, tipici di sartiame marino, piattaforme offshore, coperture di piscine e installazioni architettoniche costiere. Nei test in nebbia salina, i terminali in acciaio inossidabile 316 non mostrano alcuna corrosione significativa dopo 1.000 ore , rispetto all'acciaio zincato che può presentare fenomeni di ruggine rossa all'interno 500 ore in ambienti aggressivi. I terminali in acciaio inossidabile eliminano inoltre il rischio di corrosione galvanica che si verifica quando si utilizzano raccordi in acciaio al carbonio con funi metalliche in acciaio inossidabile, una combinazione che accelera la corrosione del metallo meno nobile nell'interfaccia di contatto.
