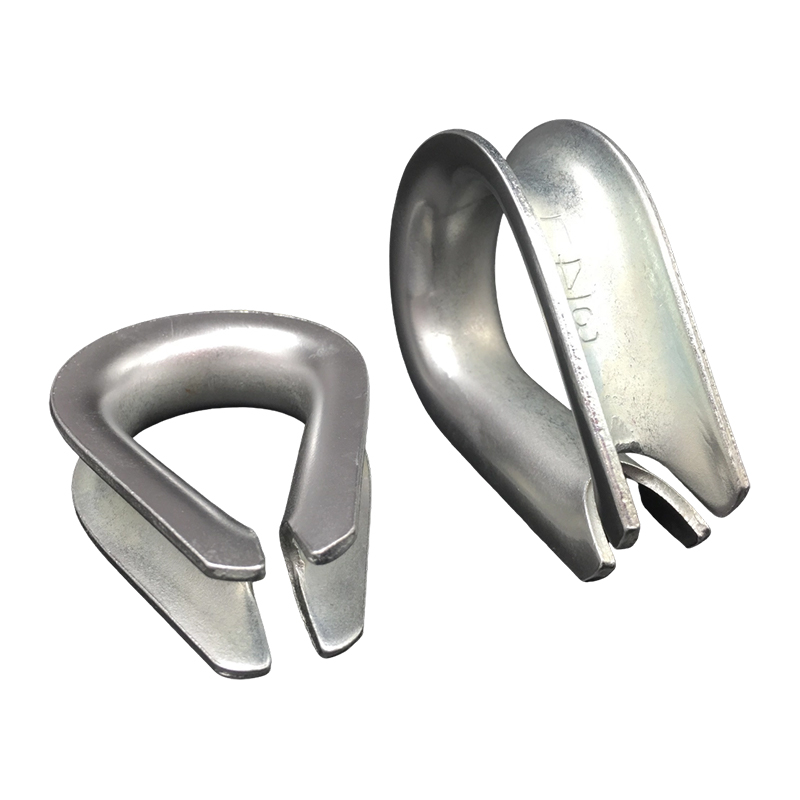

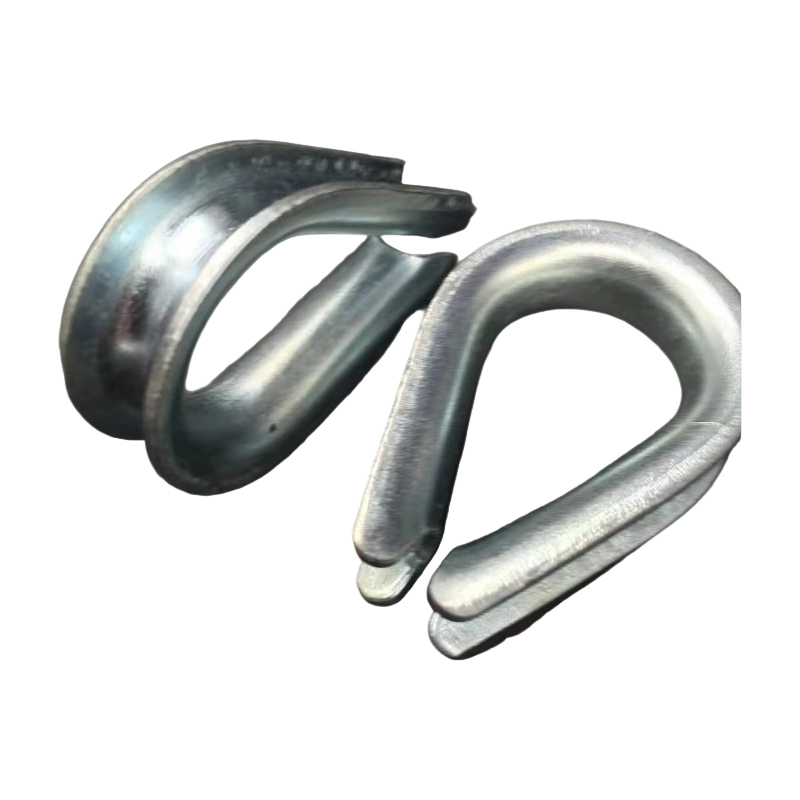

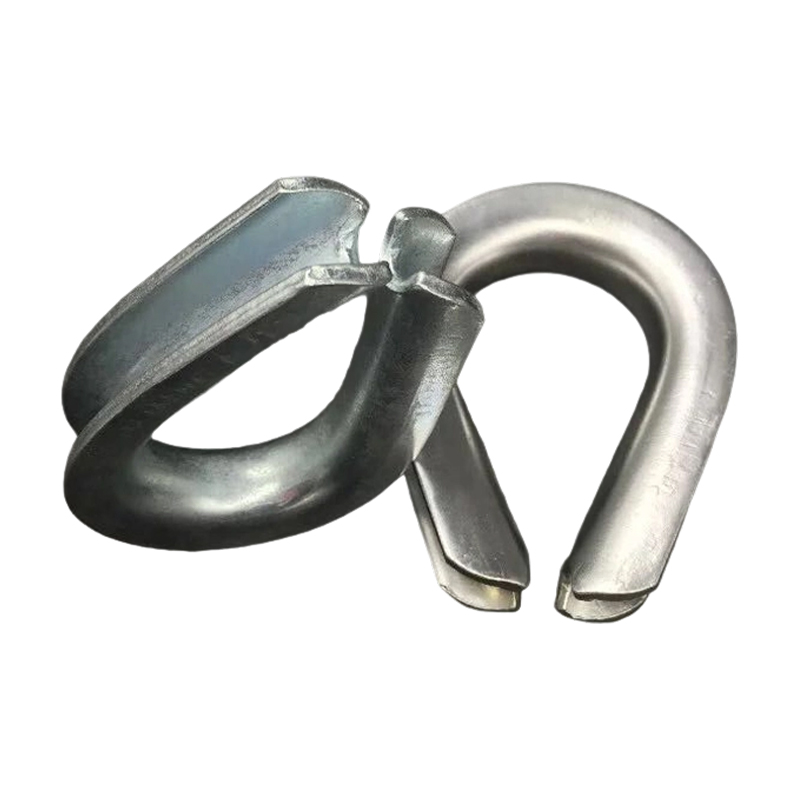

Ditali per funi metalliche

+ Contattaci
PRECV：Nessun prodotto precedenteSUCC：Terminali a pressare per fune metallica
  • Parametro
  • Altre descrizioni
  • Contatto
Technical Data

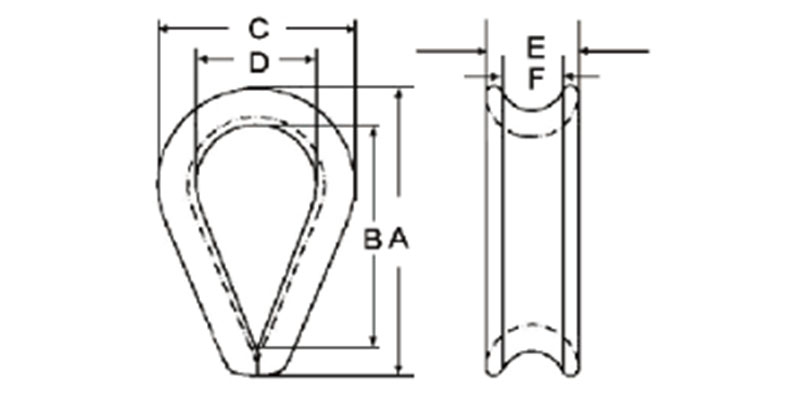

Dimensioni (mm) Dimensioni (mm) PESO/PZ(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

I nostri prodotti
Prodotti correlati
Compagnia
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Wire Rope Thimble Manufacturers and Thimble Wire Rope Sling Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

I componenti di pressatura delle macchine idrauliche Xingtai sono forgiati in acciaio legato ad alta resistenza. Il corpo macchina è realizzato da un unico blocco di materiale, garantendo integrità strutturale e lunga durata. I nostri sistemi idraulici utilizzano un sistema di alimentazione dell'olio con pompa a doppia pressione, che consente un rapido movimento verso l'alto e verso il basso garantendo al tempo stesso un processo di pressatura regolare. Questo design migliora significativamente la qualità della pressatura e l'efficienza della produzione.

Le macchine idrauliche Xingtai sono state esportate in numerosi paesi, tra cui Regno Unito, Australia, Paesi Bassi, Lettonia, Malesia, Tailandia, India, Russia, Botswana, Polonia e altri.

Guidati dalla filosofia di "alta qualità, prezzo competitivo e impegno duraturo", ci sforziamo di soddisfare le esigenze dei nostri clienti e di fornire loro il miglior servizio. Rimaniamo impegnati a servire sia i clienti esistenti che quelli nuovi con lo stesso livello di eccellenza mentre lavoriamo insieme per costruire un futuro di successo.
Certificato d'onore
  • Certificazioni
  • Certificazioni
  • Certificazioni
  • Certificazioni
Novità
  • Pressa per fune metallica in acciaio | Produttore idraulico cinese

    Che Pressa per fune metallica in acciaio Cos'è e come funziona Una pressa per funi metalliche è una macchina idraulica che comprime un manicotto in alluminio o acciaio su una fune metallica, formando una terminazione pressata permanente utilizzata per il sollevamento,...

    READ MORE
  • Cos'è la pressa idraulica per funi metalliche?

    Cos'è la pressa idraulica per funi metalliche GT-100 (telaio a C)? Il Pressa idraulica per funi metalliche GT-100 (telaio C) è una pressa idraulica compatta per funi metalliche costruita per pressare funi metalliche con una gamma di diametri di Da 1 mm a 10...

    READ MORE
  • Cos'è la pressa idraulica per funi metalliche GT-60?

    Cos'è la pressa idraulica per funi metalliche GT-60 (telaio a C)? Il Pressa idraulica per funi metalliche GT-60 (telaio C) è una pressa idraulica compatta costruita per pressare funi d'acciaio con una gamma di diametri di Da 1 mm a 10 mm . È il mo...

    READ MORE
Conoscenza del settore

1. Cos'è un ditale per fune metallica? – Definizione e funzione di base

A ditale per fune metallica è un raccordo metallico a forma di U o a goccia (tipicamente acciaio forgiato, acciaio inossidabile o ferro zincato) inserito nell'occhiello di un anello di fune metallica per proteggere le fibre o i trefoli della fune da abrasione, schiacciamento e fatica queo l'occhio è attaccato a un gancio, un grillo o uno spillo. I ditali impediscono il contatto diretto metallo su metallo tra la fune e l'hardware, distribuendo il carico uniformemente su un raggio più ampio.

Senza ditale, l'occhio della corda soffre concentrazione dello stress nel punto di contatto , portando alla rottura prematura del filo. Secondo OSHA 1910.184 and ASME B30.9 , i ditali sono obbligatori per tutte le imbracature a fune utilizzata nelle applicazioni di sollevamento per garantire l'integrità sicura del carico di lavoro.

2. Perché è importante un ditale per fune metallica? – Impatto critico sulle prestazioni

Il ditale aumenta il raggio di curvatura dell'occhiello della corda, riducendo le sollecitazioni del filo interno fino a 70% . Test di laboratorio dimostrano che un occhiello di corda non protetto sottoposto a carico ciclico cede dopo pochi istanti 3.000 cicli , mentre la stessa corda con redancia opportunamente montata resiste oltre 15.000 cicli – un Aumento di 5 volte della durata a fatica . Il grafico seguente illustra questo drammatico miglioramento.

Cicli fino al cedimento (terminazione ad occhiello, fune metallica da 10 mm, carico di 1,5 tonnellate)

Senza ditale (occhio nudo)
3.100 cicli
Con redancia in acciaio standard (raggio ≥ 4x diametro fune)
15.800 cicli
Con ditale in acciaio inossidabile per carichi pesanti (scanalatura ottimizzata)
18.200 cicli

Fig. 1 – Confronto tra vita a fatica: l'uso di un ditale aumenta la resistenza della vista fino a 487% , prevenendo guasti catastrofici.

Oltre alla fatica, i ditali proteggono dalla fatica attorcigliamenti, distorsioni e schiacciamenti quando l'imbracatura è sottoposta a un carico pesante. Ad esempio, nelle applicazioni con carroponte, un ditale riduce la frequenza di sostituzione della fune del 62% ogni anno, secondo uno studio sull’affidabilità delle apparecchiature di sollevamento del 2023.

3. Tipi di ditali per funi metalliche e guida alla selezione dei materiali

I ditali sono classificati in base al materiale e al design della scanalatura. Tipi comuni: acciaio al carbonio zincato a caldo (sollevamento generale), acciaio inossidabile 316 (marino/chimico) e forgiato per carichi pesanti (ambienti minerari/abrasivi).

Tabella 1 – Tipo di redancia consigliato in base all'ambiente di lavoro e al diametro della fune.
Ambiente Ditale consigliato Aumento della durata utile Diametro tipico della corda
Industriale generale/secco Acciaio zincato a caldo 280% cicli 6–32 mm
Marino/offshore/chimico Acciaio inossidabile 316/304 340% (esente da corrosione) 8–28 mm
Estrazione mineraria/abrasione pesante Acciaio legato forgiato (temprato) 420% resistenza all'usura 12–40 mm

4. Correggere le dimensioni del ditale e l'efficienza del carico (effetto del rapporto del raggio)

Il raggio della scanalatura interna della redancia deve corrispondere al diametro della fune. Una regola pratica: il raggio di curvatura dovrebbe essere almeno 4 volte il diametro della fune (rapporto D/d ≥ 4) . Se il rapporto scende al di sotto di 2, l’efficienza della fune diminuisce drasticamente. Il grafico seguente mostra la ritenzione della resistenza alla rottura in funzione del rapporto D/d.

Rapporto di ritenzione della resistenza alla rottura rispetto alla piegatura del ditale (D/d)

Ritenzione della forza (%) Rapporto di curvatura D/d (raggio redancia/diametro fune) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 zone non sicure

Fig. 3 – Rapporto di piegatura minimo consigliato del ditale D/d = 4 dà Ritenzione della resistenza alla rottura dell'80%. ; il rapporto >6 preserva >92% della capacità della fune.

Far corrispondere sempre il diametro della scanalatura della redancia alla dimensione nominale della fune. L'uso di un ditale sottodimensionato (rapporto D/d < 2) può ridurre il carico di lavoro sicuro oltre il 45% e viola le norme sull'imbracatura OSHA.

5. Come installare correttamente un ditale per fune metallica (passo dopo passo)

Una corretta installazione garantisce la massima protezione. Segui questi passaggi:

  • Passaggio 1 – Misurare il diametro della fune e selezionare la redancia con raggio della scanalatura ≥4x diametro della fune.
  • Passaggio 2 – Formare l'occhiello e posizionare saldamente il ditale contro la curvatura interna.
  • Passaggio 3 – Applicare clip per funi metalliche o manicotti pressati; clip di torsione secondo le specifiche del produttore (ad esempio, 55 N·m per corda da 12 mm).
  • Passaggio 4 – Eseguire il test di carico di prova su 125% della capacità nominale prima della messa in servizio.

Un'installazione errata (ad esempio, il tamburo non completamente inserito) provoca un carico concentrato, riducendone la durata fino al 55% . Ispezionare sempre i ditali per individuare eventuali crepe o deformazioni dopo sollevamenti pesanti.

6. Domande frequenti (FAQ) sui ditali per funi metalliche

Q1: Gli standard di sicurezza richiedono sempre un ditale per fune metallica?
R1: Sì, per le imbracature per sollevamento aereo conformi a OSHA 1910.184 e ASME B30.9, è obbligatorio un ditale per tutte le terminazioni ad occhiello fissate a un gancio o ad un grillo. Il mancato utilizzo può comportare una citazione e la sostituzione immediata della corda.

Q2: Posso riutilizzare un ditale dopo aver tagliato un occhiello della corda danneggiato?
A2: Solo se la redancia non presenta segni di deformazione, crepe o usura eccessiva della scanalatura 0,5 mm . Per le applicazioni con carichi pesanti, si consiglia la sostituzione poiché potrebbe essere presente usura del metallo.

Q3: Qual è la durata tipica di un ditale in acciaio inossidabile in ambiente marino?
A3: Con una passivazione adeguata, i ditali in acciaio inossidabile 316 durano 8-12 anni in esposizione all'acqua salata, mentre i ditali zincati possono iniziare a corrodersi dopo 18 mesi. Abbina sempre il materiale all'ambiente.

Q4: Un redancia riduce il carico di rottura nominale della corda?
A4: No, un ditale di dimensioni corrette regge oltre il 95% del carico di rottura a catalogo . Solo i ditali sottodimensionati (D/d <3) causano un declassamento significativo (perdita fino al 45%).
