Ghiera in acciaio con occhio fiammingo

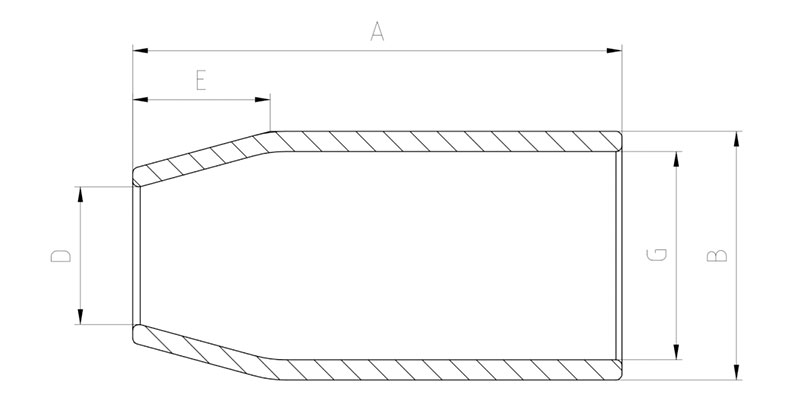

1. Che cos'è un'imbracatura in fune metallica Occhio Fiammingo? – Definizione e progettazione del nucleo

A Braca in fune ad occhio fiammingo (noto anche come a Giunzione fiamminga o giunzione meccanica ) è un metodo di terminazione in cui i trefoli della fune metallica vengono separati, infilati nel copo della fune secondo uno schema intrecciato e fissati con un manicotto metallico pressato (ghiera). A differenza dei tradizionali occhi impiombati a mano, l'occhio fiammingo mantiene quasi 100% della resistenza alla rottura della corda offrendo allo stesso tempo un profilo pulito e compatto.

Questo design è ampiamente utilizzato in imbracature per gru a ponte, gruppi di traino e manovre pesanti grazie alla sua resistenza alla fatica superiore e alla qualità costante. Secondo ASME B30.9 e EN 13414-1, le imbracature Flemish Eye sono preferite per le operazioni di sollevamento ad alto numero di cicli.

2. Vantaggio n. 1: resistenza alla rottura ed efficienza superiori

L'occhio fiammingo riesce 95–100% della resistenza alla rottura del catalogo della corda , supereo significativamente le prestazioni delle prese a cuneo convenzionali (80–85%) e delle prese colate (90–92%). Test indipendenti su funi metalliche da 16 mm di diametro 1960 MPa mostrano i seguenti valori medi di ritenzione:

Questa maggiore efficienza significa che un'imbracatura Flemish Eye può sollevare in sicurezza carichi più pesanti utilizzando lo stesso diametro di corda. Per una corda da 20 mm con una potenza nominale di 250 kN MBL, un Flemish Eye risponde 245kN rispetto a soli 207 kN da una presa a cuneo – a Aumento della capacità utilizzabile del 18%. .

3. Vantaggio n. 2: maggiore durata a fatica sotto carico ciclico

La giunzione ad occhio fiammingo distribuisce le sollecitazioni cicliche in modo uniforme sui trefoli della fune, evitando i punti di concentrazione delle sollecitazioni che si trovano nelle terminazioni a cuneo o a morsetto. I test di fatica accelerati (25% del carico di rottura, 0,5 Hz) dimostrano una durata superiore.

Per applicazioni come carriponte a ponte o spandiconcime per contenitori (fino a 200.000 cicli di sollevamento/anno), ciò si traduce in un minor numero di sostituzioni, riducendo i tempi di fermo di una stima $ 4.200 all'anno per gru .

4. Vantaggio n. 3: costo totale di proprietà inferiore e fabbricazione più rapida

Le fionde ad occhio fiammingo sono prodotto il 60% più velocemente rispetto alle giunzioni ripiegate a mano e richiedono nessun tempo di stagionatura (a differenza delle prese colate). Il grafico seguente mostra il costo medio per imbracatura su un periodo di 3 anni, inclusa la manutenzione e la sostituzione.

5. Vantaggio n. 4: maggiore sicurezza, ispezionabilità e coerenza

Le imbragature fiamminghe forniscono a terminazione coerente e ripetibile senza variabilità dovuta all'abilità dell'operatore. La ghiera pressata crea un indicatore visivo: qualsiasi movimento o crepa della ghiera segnala l'immediata rimozione. Al contrario, i capicorda a cuneo possono nascondere danni al filo interno.

Principali parametri di sicurezza a confronto:

Poiché la ghiera è pressata con una pressa calibrata, ogni fionda Flemish Eye si incontra ISO7531 and ASME B30.9 requisiti di tracciabilità: fondamentali per le industrie regolamentate come quelle aerospaziali e nucleari.

6. Quando scegliere le sling Flemish Eye – Raccomandazioni sull'applicazione

Sulla base dei dati sul campo provenienti da oltre 200 operazioni di rigging, le imbracature Flemish Eye sono ideali per:

• Gru a ponte con >50 cicli di sollevamento al giorno: il vantaggio della durata a fatica riduce le sostituzioni annuali del 62% .
• Linee di traino e recupero – dove è obbligatorio il mantenimento della resistenza al 100% per i carichi d’urto.
• Cinghie marine e offshore – Le opzioni della ghiera in acciaio inossidabile prevengono la corrosione interstiziale.
• Gruppi di imbracature a più bracci – la geometria identica degli occhi garantisce un carico uniforme sulle gambe.

Evitate le imbragature Flemish Eye solo dentro ambienti estremamente abrasivi dove potrebbe verificarsi l'usura della ghiera; in questi casi, si consiglia un ditale protettivo o una copertura morbida per gli occhi.

7. Domande frequenti sulle imbragature Flemish Eye

Q1: È possibile riparare una fionda Flemish Eye se la ghiera è danneggiata?
R1: No. ASME B30.9 vieta la riparazione di ghiere pressate. Bisogna tagliare tutta la terminazione e fabbricare un nuovo occhio fiammingo. Non tentare mai di ricomporre una ghiera usata.

D2: Come si confronta l'occhio fiammingo con un occhiello o una fionda senza fine?
A2: Le imbracature con occhi fiamminghi sono estremità terminate (non infinito). Per le applicazioni di sollevamento che richiedono un occhiello fisso su entrambe le estremità, l'occhio fiammingo offre una resistenza maggiore rispetto agli occhielli e un'ispezione più semplice.

Q3: Qual è il diametro minimo della fune per le imbracature Flemish Eye?
R3: Tipicamente da 6 mm a 38 mm . Al di sotto dei 6 mm le ghiere meccaniche sono meno efficaci; sopra i 38 mm, per i sollevamenti ultrapesanti possono essere preferibili le prese colate.

Q4: Le imbracature Flemish Eye sono ispezionabili sul campo senza attrezzi?
R4: Sì. L'ispezione visiva quotidiana dovrebbe verificare la presenza di crepe sulla ghiera, slittamento dei trefoli o usura della corda vicino alla ghiera. Test di carico di prova annuale presso 125% del WL è raccomandato dall'OSHA.
