Ghiera in alluminio/manicotto in alluminio DIN3093

1. Cos'è un manicotto in alluminio nelle applicazioni con funi metalliche

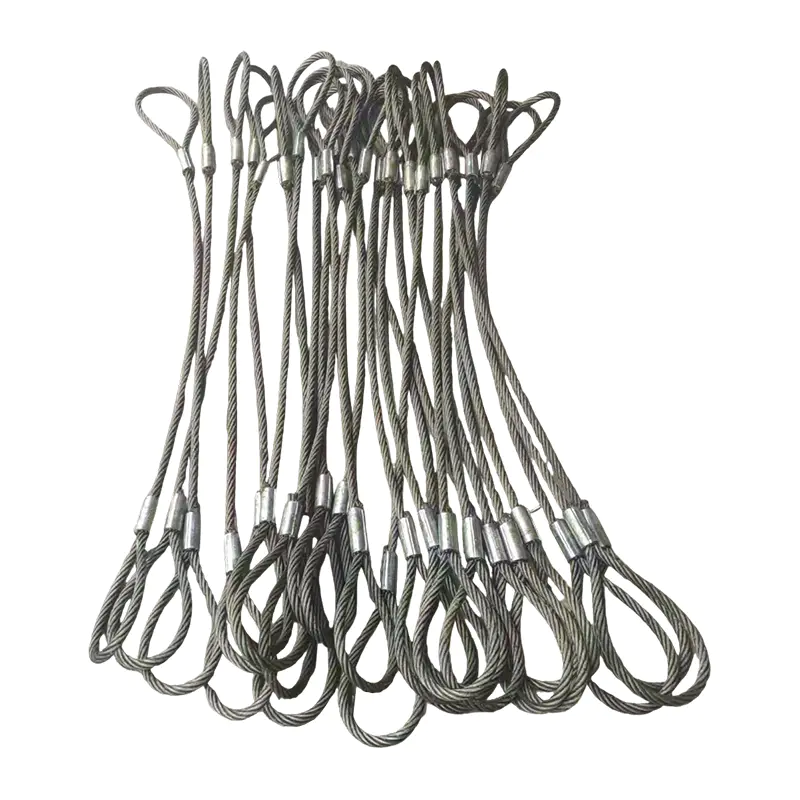

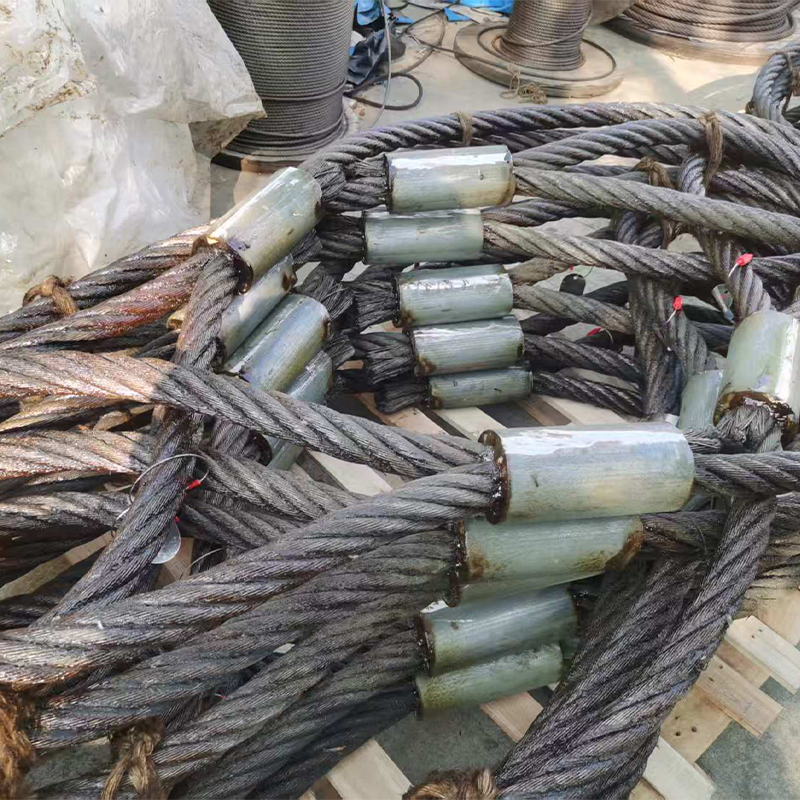

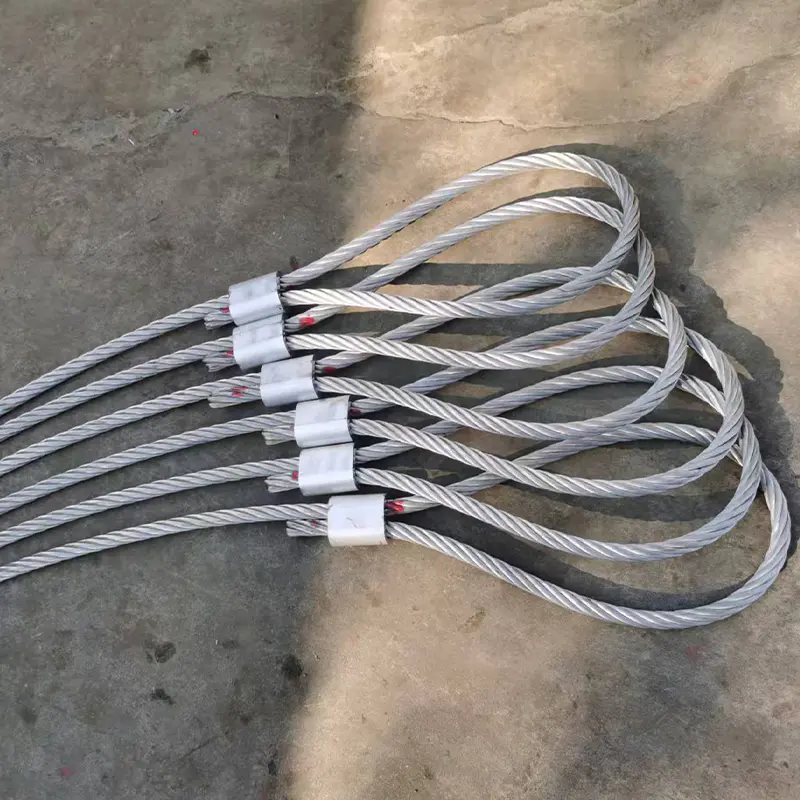

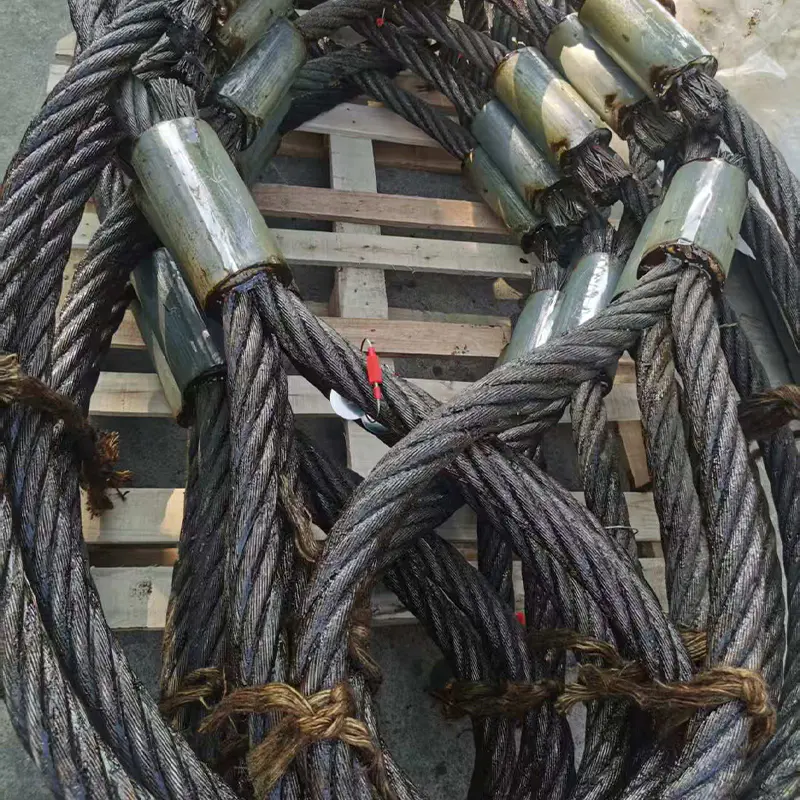

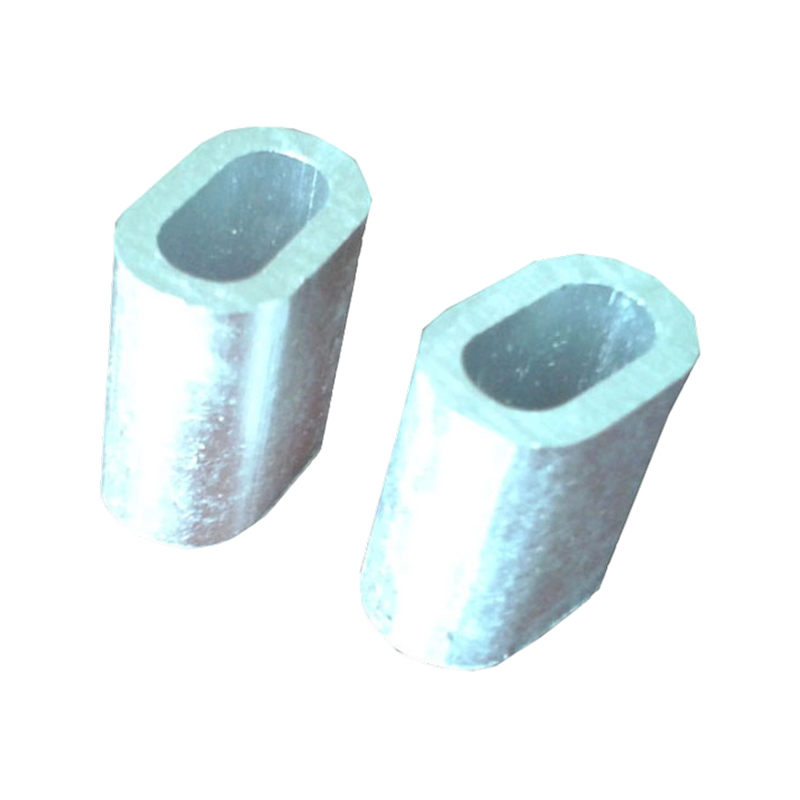

An manicotto in alluminio (noto anche come puntale in alluminio) è un raccordo metallico cilindrico realizzato in lega di alluminio 6061-T6 di alta qualità, progettato per crimpare e fissare estremità, anelli o giunzioni di funi metalliche. Nei sistemi a fune metallica, crea una connessione permanente e ad alta resistenza che impedisce lo slittamento o il cedimento della fune sotto carico. I manicotti in alluminio di tipo industriale hanno una resistenza alla trazione di 207 MPa e può conservare fino a 90% della resistenza alla rottura originale della fune metallica quando adeguatamente crimpato.

(1) Design principale e caratteristiche dei materiali

I manicotti in alluminio per funi metalliche sono lavorati con precisione con spessori di parete che vanno da Da 1,2 mm a 8 mm (diametri della corda corrispondenti da 1 mm a 50 mm). La lega di alluminio 6061-T6 offre resistenza alla corrosione (tasso di superamento del test in nebbia salina ≥95% dopo 1000 ore) e duttilità, consentendo una deformazione uniforme durante la crimpatura per afferrare i trefoli della fune senza danneggiarli.

2. Applicazioni chiave dei manicotti in alluminio nei sistemi a fune metallica

I manicotti in alluminio sono indispensabili nelle industrie che fanno affidamento sull'integrità delle funi metalliche, con applicazioni personalizzate in base ai requisiti di carico e alle condizioni ambientali:

• Edilizia e sollevamento: fissaggio di funi metalliche su gru (capacità di carico fino a 50 tonnellate ) e paranchi, dove i manicotti in alluminio aggraffati soddisfano gli standard di sicurezza OSHA.
• Settore marittimo e offshore: manicotti resistenti alla corrosione per corde di ormeggio (esposizione all'acqua salata), con una durata di servizio di 8-10 anni negli ambienti marini.
• Aerospaziale e aeronautico: manicotti leggeri per cavi di controllo di aerei (peso ≤ 0,5 kg/m) con tolleranza di crimpatura di precisione di ± 0,1 mm.
• Produzione industriale: sistemi di trasporto e movimentazione dei materiali, in cui le maniche resistono a carichi ciclici fino a 10.000 cicli senza cedimento per fatica.

3. Confronto delle prestazioni: manicotti in alluminio e ghiere alternative

4. Domande frequenti

Q1: Quale pressione di crimpatura è richiesta per le maniche in alluminio?

R: Per funi metalliche da 1-15 mm, una pressione di crimpatura minima di 15 tonnellate è necessario per raggiungere l'85% di ritenzione della forza; Sono necessarie corde da 16-50 mm 20 tonnellate (nessun guadagno aggiuntivo superiore a 25 tonnellate).

Q2: È possibile riutilizzare le maniche in alluminio?

R: No. Una volta piegati, i manicotti in alluminio subiscono una deformazione permanente: il riutilizzo riduce la ritenzione di resistenza 40% e comporta rischi per la sicurezza secondo gli standard ASME B30.9.

Q3: Come ispezionare i manicotti in alluminio aggraffati?

R: Verificare la deformazione uniforme (assenza di crepe) e misurare il diametro di aggraffatura: dovrebbe esserlo 60-70% del diametro della manica originale . I test a ultrasuoni sono consigliati per applicazioni critiche (ad esempio, aerospaziale).

Q4: Qual è la durata di conservazione delle maniche in alluminio?

R: Se conservate in condizioni asciutte (umidità ≤60%), le maniche in alluminio non piegate hanno una durata di conservazione di 5 anni ; l'ossidazione superficiale oltre questo periodo riduce l'integrità della crimpatura del 10-15%.
