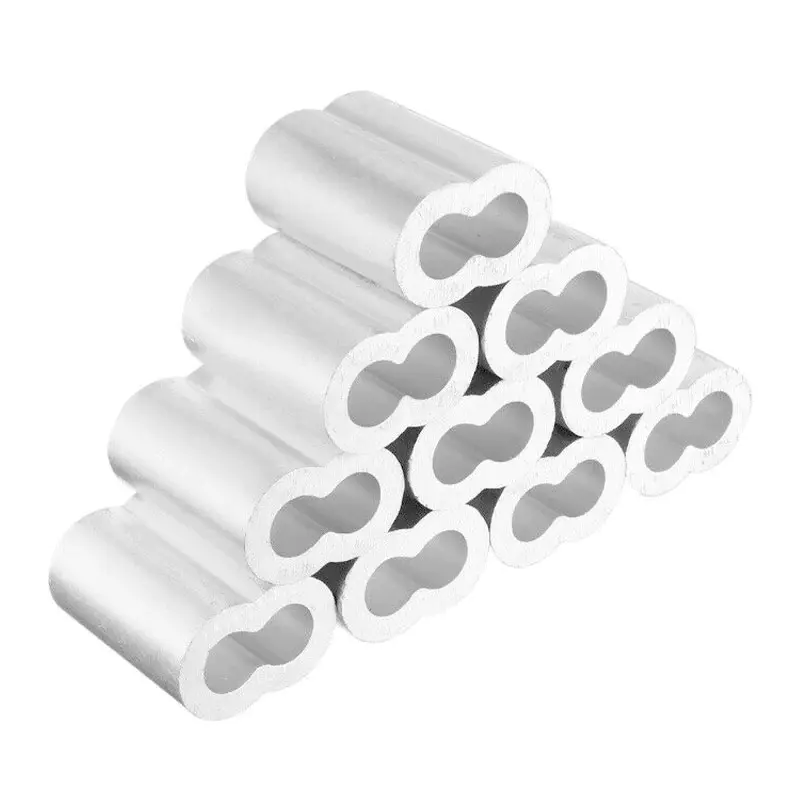

Maniche a clessidra in alluminio

1. Quando dovresti usarlo Maniche in alluminio per la fune metallica? – Applicazioni principali

Manicotti in alluminio (chiamati anche maniche a pressare o maniche a crimpare ) vengono utilizzati per creare terminazioni permanenti di funi metalliche, giunzioni o arresti terminali mediante pressatura a freddo (compressione) del manicotto sulla fune. Sono la scelta preferita quando hai bisogno di a terminazione ad alta resistenza, compatta e resistente alla corrosione senza l'ingombro dei fermacavi o la fatica della giunzione manuale.

Le applicazioni tipiche includono: ringhiere per cavi architettonici, assemblaggi di cavi per aerei, sartiame marino, linee di verricelli e imbracature di sollevamento generali . Se opportunamente pressato, si ottiene un manicotto in alluminio Dal 90% al 100% della resistenza alla rottura della corda , superando le prestazioni della maggior parte dei morsetti meccanici.

2. Vantaggio n. 1: elevata efficienza di terminazione e resistenza costante

Test di trazione di laboratorio su cavi aeronautici zincati 7x19 (diametro 6 mm, 1.770 MPa) mostrano che i manicotti in alluminio adeguatamente pressati trattengono 96–98% della resistenza alla rottura della corda , significativamente migliore dei fermacavi con bullone a U (80%) e delle prese a cuneo (85%).

Ciò significa che una corda da 10 mm con una potenza nominale di 50 kN MBL avrà una resistenza della cruna di 48,5 kN contro i soli 40 kN utilizzando tre pressacavi – a Carico di lavoro sicuro maggiore del 21%. per la stessa corda.

3. Vantaggio n. 2: resistenza alla corrosione e compatibilità dei materiali

I manicotti in alluminio sono naturalmente resistenti alla corrosione nella maggior parte degli ambienti (eccetto gli alcali forti). Sono compatibili con acciaio zincato, acciaio inossidabile e funi metalliche rivestite in vinile . Il grafico radar riportato di seguito mette a confronto i manicotti in alluminio con quelli in rame e acciaio in base a cinque criteri chiave.

Per gli ambienti marini, Manicotti in alluminio 6061-T6 con finitura anodizzata superano le prestazioni dei manicotti in rame. Il test in nebbia salina (ASTM B117) mostra che i manicotti in alluminio sono gli ultimi 1.200 ore senza vaiolatura rispetto a 400 ore per il rame.

4. Vantaggio n. 3: resistenza alla fatica superiore sotto carichi dinamici

I manicotti in alluminio pressato distribuiscono le sollecitazioni cicliche in modo uniforme, evitando i punti di concentrazione delle sollecitazioni dei serracavi. I test di fatica su una corda inossidabile da 8 mm 7x19 (20% di MBL, 10 Hz) mostrano una durata notevolmente più lunga.

5. Guida alla selezione: quando utilizzare manicotti in alluminio e alternative

La tabella seguente riassume i casi d'uso ottimali in base all'ambiente, al tipo di carico e ai requisiti di ispezione.

Abbinare sempre il diametro interno del manicotto al diametro della fune: lo spazio libero dovrebbe essere 0,1–0,2 mm prima della pressatura. Le maniche sottodimensionate causano danni ai fili; le maniche sovradimensionate riducono la forza di tenuta fino a 30% .

6. Qualità e sicurezza: standard di forza di pressatura e carico di prova

Una pressatura corretta richiede una pressa calibrata o una pressatura manuale. La tabella seguente mostra la forza di estrazione minima per vari diametri di fune (norma ASTM F2140).

Dopo la pressatura, è necessario ispezionare la manica per individuare eventuali crepe e segni di stampo corretti. Test di estrazione sul campo a 10% dell'MBL è consigliato per sollevamenti critici dall'alto.

7. Domande frequenti sui manicotti in alluminio per funi metalliche

Q1: Posso riutilizzare un manicotto di alluminio dopo aver tagliato la corda?
R1: No. I manicotti in alluminio pressati sono esclusivamente monouso. Una volta compresso, l'alluminio si indurisce e non può essere riformulato per ottenere la forza di tenuta richiesta. Utilizzare sempre un nuovo manicotto per ciascuna terminazione.

Q2: I manicotti in alluminio sono adatti per le corde in fibra sintetica?
A2: No. I manicotti in alluminio sono progettati per solo fune d'acciaio . Per le corde sintetiche (Dyneema, nylon), utilizzare giunzioni dedicate o terminazioni termosaldate.

Q3: Qual è la differenza tra "manicotti di arresto" e "manicotti ad anello"?
A3: I manicotti di arresto sono aggraffati su un'estremità della fune metallica singola per evitare lo sfilacciamento o fungere da arresto meccanico. I manicotti ad anello (chiamati anche "manicotti per gli occhi") vengono utilizzati per formare una terminazione permanente dell'occhio avvolgendo indietro la corda e unendo entrambe le gambe.

Q4: Di quale strumento di pressatura ho bisogno per le maniche in alluminio?
A4: utilizzare a strumento di pressatura manuale (crimpatrice) per diametri fino a 6 mm, oppure a pressa idraulica per pressatura per corde da 8–16 mm. Assicurarsi che il set di matrici corrisponda esattamente alla dimensione della manica. La pressatura incompleta riduce la forza di tenuta fino al 50%.
