La macchina per crimpare idraulica per funi metalliche GT-1350 (telaio a cestello) è una soluzione di pressatura ad alta capacità progettata per diametri di funi metalliche fino a 66 mm nelle operazioni di pressatura multipla , in grado di sostenere una pressione massima di esercizio di 56MPa e azionato da una centralina idraulica a doppio stadio da 11kW. Se hai bisogno di una macchina che combini resistenza strutturale del telaio a cestello, certificazione CE e compatibilità con i set di stampi GT-500T, questa unità è in grado di soddisfare tutte le esigenze.

Comprendere il Regola 3-6 in fune metallica è un contesto essenziale per selezionare la giusta attrezzatura di crimpatura. La regola 3-6 afferma che una fune metallica deve essere rimossa dal servizio quando Sono presenti 3 o più fili spezzati in un filo all'interno di una lunghezza di posa della fune, o 6 o più fili rotti sono distribuiti su più fili entro una lunghezza di posa. Questo standard ampiamente citato (adottato da ASME B30.2 e codici simili) sottolinea perché una crimpatura precisa e affidabile è importante: una terminazione con pressatura inadeguata può accelerare l'affaticamento del filo e portare a guasti prematuri. Il GT-1350 è costruito per garantire terminazioni che preservino l'integrità della fune metallica a lungo termine.

Di seguito, questo articolo tratta le specifiche tecniche della macchina, la tabella delle dimensioni dello stampo di crimpatura, la selezione del set di stampi, le migliori pratiche operative, i dati sulle prestazioni del settore e le domande comuni. Tutti i dati presentati provengono dalla documentazione del produttore e da standard di settore ampiamente accettati.

Specifiche tecniche della GT-1350 in breve

La macchina per crimpare idraulica per funi metalliche GT-1350 (telaio del cestello) è prodotta da Jiangsu Xingtai Idraulico Manufacturing Co., Ltd. da un corpo macchina monoblocco , una scelta progettuale che elimina cordoni di saldatura e giunti bullonati nelle zone ad alto stress, contribuendo direttamente a una maggiore durata e a intervalli di manutenzione ridotti. Gli stampi di pressatura sono forgiati in acciaio legato ad alta resistenza e presentano un design a stampo rotondo con posizionamento automatico, rendendo i cambi di stampo rapidi e ripetibili.

Il sistema di alimentazione dell'olio con pompa a doppia pressione consente al pistone di scendere rapidamente durante la fase di avvicinamento e quindi passare automaticamente alla corsa lenta ad alta pressione per l'effettiva fase di pressatura. Questo comportamento a due stadi protegge sia la matrice che il pezzo in lavorazione riducendo significativamente il tempo di ciclo rispetto ai sistemi a stadio singolo. Il pistone può anche essere arrestato in qualsiasi posizione durante la corsa, il che è essenziale quando si regolano al volo le dimensioni dell'occhiello o dell'anello.

Diagramma isometrico 3D GT-1350 con etichette dei componenti chiave

Il SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

Il diagram highlights the architettura del telaio del cestino , che fornisce una rigidità laterale superiore rispetto ai tradizionali modelli con telaio a C o H. I blocchi matrice superiore e inferiore integrati si inseriscono direttamente nelle tasche lavorate con precisione, garantendo un allineamento ripetibile della matrice per migliaia di cicli. Il pannello di controllo separato ospita tutte le interfacce operatore, compresi il manometro, le spie luminose e gli interruttori delle valvole idrauliche principali, mantenendo i componenti ad alta tensione lontani dalla zona di lavoro.

Tabella delle dimensioni dello stampo di crimpatura per GT-1350

Selezionando quello corretto set di matrici per crimpatura è il fattore più critico per ottenere una terminazione che soddisfi i valori di carico e i requisiti di finitura superficiale. La GT-1350 accetta matrici compatibili sia con le dimensioni della propria tasca portamatrice che, per progettazione, con le matrici più piccole della macchina da stampa GT-500T. Questa compatibilità incrociata riduce l'investimento totale in attrezzature per le officine che utilizzano più macchine. La tabella delle dimensioni della matrice di crimpatura riportata di seguito è un riferimento rappresentativo; verificare sempre con la scheda tecnica della pressatura del produttore del manicotto prima della produzione.

Il numero di pressioni richieste aumenta con il diametro del manicotto perché ciascuna pressa fa ruotare il manicotto di un incremento angolare fisso per ottenere una compressione radiale uniforme. Saltare le fasi di stampa o fermarsi per un numero di stampe insufficiente è una delle cause principali di terminazioni incoerenti. La guida manuale GT-1350 consiglia agli operatori di misurare il diametro esterno del manicotto finito dopo ogni ciclo di pressatura completo utilizzando un micrometro calibrato per confermare la conformità dimensionale prima di rilasciare l'imbracatura per la manutenzione.

Il bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Pressa idraulica per funi metalliche: come funziona il sistema a doppia pressione

Il GT-1350's hydraulic circuit relies on a disposizione della pompa a due stadi che è diventato un punto di riferimento nel settore delle presse per funi metalliche. Durante la corsa di avvicinamento, la pompa eroga una portata elevata a bassa pressione in modo che il pistone scenda rapidamente sul pezzo senza perdite di tempo. Una volta rilevato il contatto (tramite l'aumento della contropressione idraulica), il circuito passa automaticamente alla modalità ad alta pressione e basso flusso per eseguire la pressatura. Questa transizione avviene senza soluzione di continuità e non richiede l'intervento dell'operatore.

Il sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

Il pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Applicazioni di settore e benchmark delle prestazioni

Il GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Industria delle funi metalliche: Produzione di imbracature premontate, gruppi di redancia e briglie a più gambe in grandi volumi.
• Minerario e metallurgico: Funi di sollevamento e funi guida albero in operazioni minerarie sotterranee e di superficie che richiedono terminazioni MBL (carico minimo di rottura) verificate.
• Operazioni in banchina e porto: Cime di ormeggio, pendenti di traino e gruppi di sollevamento principali delle gru nei terminal per container e merci alla rinfusa.
• Ferroviario ed elettrico: Sistemi di tensione catenaria e gruppi di linee aeree in cui la consistenza dimensionale delle terminazioni è specificata con tolleranze strette.
• Offshore e costruzioni: Cavi strallati, sistemi di ormeggio e elementi di tensione strutturale nei lavori su ponti e piattaforme offshore.

Il radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Massima pressione di esercizio e durata punteggio al top della gamma grazie alla struttura del corpo monoblocco e ai componenti stampati in acciaio legato. Anche la compatibilità degli stampi e i livelli di sicurezza sono elevati, grazie alla certificazione CE, alla compatibilità incrociata con gli stampi GT-500T e allo scarico della pressione integrato nella macchina. La velocità del ciclo ottiene un punteggio leggermente inferiore al massimo perché la velocità di ritorno del pistone (10 mm/sec) è regolata da requisiti di decompressione sicura, che rappresentano un compromesso progettuale deliberato per la sicurezza dell'operatore e la longevità dello stampo.

Selezione e manutenzione del set di matrici di crimpatura

A set di matrici per crimpatura per la GT-1350 deve corrispondere al diametro nominale della fune metallica e al tipo di manicotto (manicotto ovale, manicotto rotondo o capocorda a cuneo). I set di matrici ovali producono una sezione trasversale esagonale o ovale sul manicotto finito e sono preferiti per la maggior parte delle applicazioni di imbracatura perché forniscono un riferimento per l'ispezione visiva. I set di matrici rotonde vengono utilizzati laddove è richiesta l'uniformità dimensionale su tutti i piani radiali, ad esempio per la preparazione di prese filettate o gruppi di occhielli di ormeggio di precisione.

Protocollo di manutenzione degli stampi

1. Ispezionare le superfici dello stampo per individuare eventuali crepe, scheggiature o grippaggi dopo ogni 200 cicli di pressatura utilizzando una lente di ingrandimento 10x o un'ispezione con liquidi penetranti.
2. Applicare una pellicola sottile di lubrificante antigrippaggio o lubrificante per pressatura sulle superfici di accoppiamento dello stampo prima di ogni cambio per ridurre l'attrito e prevenire la saldatura a freddo delle metà dello stampo.
3. Controllare la dimensione di chiusura dello stampo utilizzando un blocchetto di riscontro calibrato predisposto all'inizio di ogni ciclo produttivo; le dimensioni fuori dall'intervallo di tolleranza indicano usura dello stampo e il set deve essere sostituito.
4. Conservare le matrici in custodie imbottite quando non in uso; non impilare mai gli stampi senza protezione, poiché i danni da impatto sulla superficie della cavità si traducono direttamente in difetti sulla superficie del manicotto.
5. Registrare il conteggio dei cicli di ciascun set di stampi in un registro di manutenzione; Xingtai Hydraulic consiglia di sostituire gli stampi quando la dimensione di chiusura si discosta di oltre 0,3 mm dal valore nominale.

Il GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

Il bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

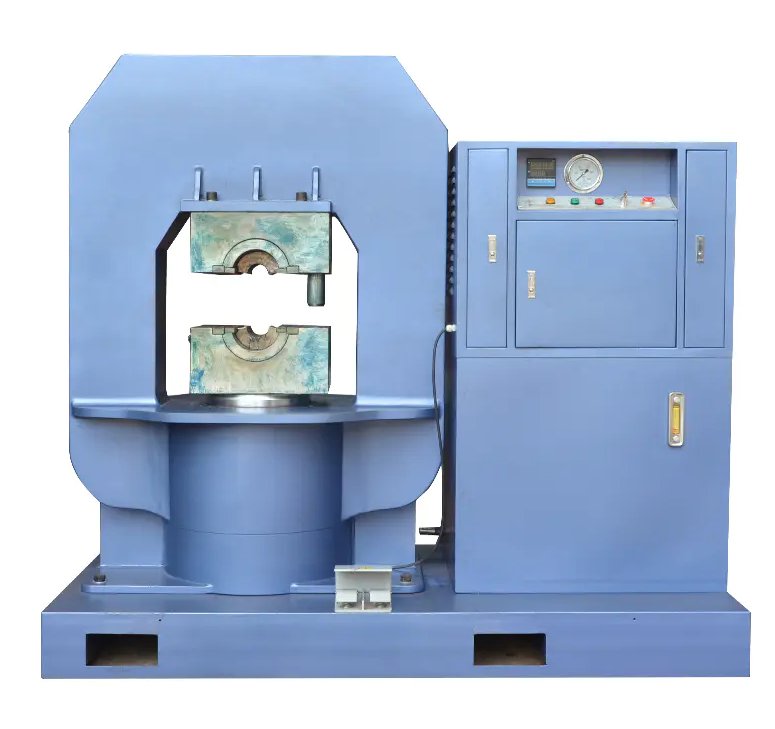

Immagine del prodotto GT-1350

Il GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive corpo del telaio del cestello , fresato da un unico blocco di acciaio, è visibile al centro. L'armadio di controllo separato sulla destra ospita la centralina idraulica a doppia pressione, il manometro, il pannello indicatore e gli interruttori di controllo principali. La macchina è certificata CE ed è stata esportata nel Regno Unito, Australia, Paesi Bassi, Lettonia, Malesia, Tailandia, India, Russia, Botswana, Polonia e altri mercati.

Informazioni su Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. è stata fondata nel 1992 e si trova nella città di Taizhou, nella provincia di Jiangsu, in Cina. L'azienda è specializzata nella produzione di presse idrauliche per funi metalliche, macchine per ricottura e rastremazione di funi metalliche, manicotti in alluminio e pinze di sollevamento. Xingtai Hydraulic è dotato di impianti di produzione avanzati, forti capacità tecniche, apparecchiature di prova autorevoli e un sistema completo di gestione della qualità.

Il swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Le macchine idrauliche Xingtai sono state esportate in numerosi paesi, tra cui Regno Unito, Australia, Paesi Bassi, Lettonia, Malesia, Tailandia, India, Russia, Botswana, Polonia e altri. Guidati dalla filosofia di "alta qualità, prezzo competitivo e impegno duraturo", l'azienda si impegna a soddisfare le esigenze dei clienti e a fornire il miglior servizio, dedicandosi a servire sia i clienti esistenti che quelli nuovi con lo stesso livello di eccellenza.
