Che cos'è un arrotolatore per funi metalliche e come funziona

A macchina per arrotolare funi metalliche , chiamata anche avvolgitrice per funi metalliche o avvolgitrice per funi metalliche, è un'attrezzatura industriale costruita per avvolgere, guidare e imballare funi metalliche, cavi d'acciaio o prodotti metallici flessibili simili su una bobina o tamburo in modo uniforme e con tensione controllata. La macchina fa ruotare una bobina di avvolgimento mentre un sistema di guida trasversale sposta la fune metallica avanti e indietro lungo la larghezza del tamburo, in modo che ogni avvolgimento di fune si posizioni ordinatamente accanto all'ultimo invece di ammucchiarsi o incrociarsi su se stesso. Questa risposta di base copre la funzione principale dell'apparecchiatura e le sezioni seguenti spiegano in modo più dettagliato il principio di funzionamento, la struttura, la gamma di capacità, le opzioni di automazione e le applicazioni tipiche.

In termini pratici, a macchina per funi metalliche di questo tipo viene posizionato alla fine di una linea di produzione, subito dopo le stazioni di chiusura dei trefoli, zincatura o lubrificazione, dove la fune finita deve essere raccolta senza torsioni o danni superficiali. Poiché la fune metallica è un prodotto disposto elicoidale costituito da più fili e trefoli, un avvolgimento irregolare può introdurre stress interno, appiattire i fili esterni o ridurre la durata a fatica. Un progetto adeguatamente progettato macchina per funi d'acciaio riduce questi rischi mantenendo costante la tensione e disponendo ciascun avvolgimento con un passo controllato sul tamburo.

Principio di funzionamento di una macchina per l'avvolgimento e l'avvolgimento di funi metalliche

Il principio di funzionamento di una macchina avvolgitrice per funi metalliche può essere suddiviso in quattro azioni coordinate. Innanzitutto, il motore di azionamento fa girare la bobina di riavvolgimento ad una velocità che corrisponde alla velocità di linea della fune metallica in entrata. In secondo luogo, un meccanismo di traslazione o livellamento, solitamente montato su un binario di guida sopra o accanto alla bobina, sposta un gruppo di rulli di guida a sinistra e a destra in sincronia con la rotazione della bobina, in modo che la fune venga disposta uniformemente sul tamburo anziché concentrata in un punto. In terzo luogo, un dispositivo di controllo della tensione, che può essere un freno meccanico a volantino, una frizione pneumatica o un braccio ballerino servocomeato, mantiene la fune sotto una forza di trazione costante mentre si avvolge, prevenendo spire allentate che possono allentarsi durante il trasporto. In quarto luogo, un sistema di controllo, che va da un semplice pannello di commutazione manuale a un controller logico programmabile, coordina la velocità del motore, la posizione trasversale e il feedback della tensione in modo che l'intero ciclo venga eseguito senza l'intervento dell'operatore su ogni avvolgimento.

Su molti laminatoio industriale per funi metalliche modelli, la bobina stessa è montata su un telaio inclinabile o girevole, che consente di inclinare una bobina piena per facilitare la reggiatura e la rimozione, quindi riportarla nella posizione di avvolgimento orizzontale per il ciclo successivo. I rulli di guida posizionati prima dell'unità di traslazione aiutano a raddrizzare la fune in entrata e a rimuovere piccole pieghe, proteggendo ulteriormente la macchina a fune metallica e il prodotto da un'usura inutile.

Il layout isometrico riportato sopra illustra le sei zone funzionali presenti sulla maggior parte delle apparecchiature di avvolgimento e avvolgimento di questo tipo. Il binario di guida trasversale, etichettato uno, trasporta il gruppo del rullo di guida, etichettato due, attraverso la larghezza della bobina in modo che la fune in entrata venga posizionata con un passo controllato. Il motore di azionamento, etichettato tre, è montato alla base e si collega tramite un riduttore all'albero della bobina per fornire una coppia rotazionale costante. La bobina o tamburo di avvolgimento, etichettato con quattro, sostiene la fune metallica finita ed è generalmente supportata su un pesante telaio saldato per sopportare il peso combinato di fune e bobina. La rotella di controllo della tensione, etichettata cinque, consente a un operatore o a un servosistema di regolare la forza frenante in modo che la corda rimanga tesa senza essere sovraccaricata. Il telaio di base, etichettato come sei, è realizzato in acciaio strutturale e fissa l'intero gruppo al pavimento per ridurre le vibrazioni durante l'avvolgimento ad alta velocità.

Struttura della macchina e riferimenti al prodotto

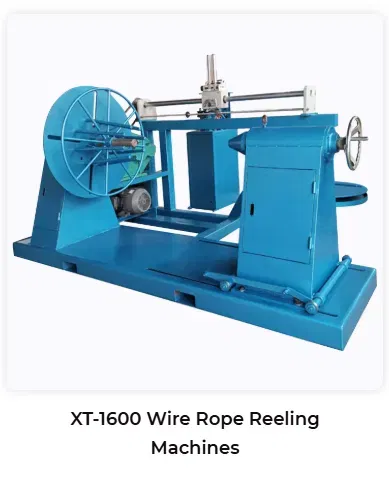

La fotografia sotto mostra un rappresentante avvolgitrice per funi metalliche , modello XT-1600, che rispecchia lo schema strutturale descritto nello schema sopra riportato. Il gruppo bobina sul lato sinistro ruota su un albero pesante supportato da cuscinetti a cuscinetto, mentre la guida trasversale posizionata sopra la bobina guida la fune metallica in modo uniforme lungo la faccia del tamburo durante l'avvolgimento. Il motore di azionamento è montato in basso sul telaio per mantenere il baricentro vicino al suolo, aiutando la macchina a rimanere stabile durante la movimentazione di pesanti bobine di fune d'acciaio. Sul lato destro, un volantino collegato ad un disco di frizione consente la regolazione fine della tensione posteriore, particolarmente utile quando si avvolgono corde di diverso diametro o rigidità. Il telaio di base è un'unica struttura in acciaio anziché un insieme imbullonato di parti separate, che supporta l'integrità strutturale a lungo termine sotto cicli di carico ripetuti.

Avvolgitrice per funi metalliche XT-1600, mostrata con gruppo bobina, binario trasversale, motore di azionamento e ruota di controllo della tensione

Questa configurazione è ampiamente rappresentativa dell'apparecchiatura utilizzata macchina automatica per l'avvolgimento del filo and avvolgitrice automatica per fili compiti negli impianti di produzione di funi metalliche, cavi e funi. Poiché la bobina si trova su un telaio aperto anziché in un alloggiamento chiuso, il personale di manutenzione ha accesso diretto ai cuscinetti, alla catena o cinghia di trasmissione e al meccanismo di traslazione, il che semplifica l'ispezione di routine. La disposizione consente inoltre a un carrello elevatore o a un carroponte di avvicinarsi direttamente alla bobina per caricare e scaricare le bobine finite, il che è importante negli impianti che spostano grandi volumi di fune attraverso la stazione di avvolgimento ad ogni turno.

Processo di formatura e avvolgimento di funi metalliche

Il processo di avvolgimento su un tipico macchina per la produzione di funi metalliche la linea segue una sequenza ripetibile dall'ingresso della fune grezza alla bobina finita e confezionata. Comprendere ogni passaggio aiuta a spiegare perché la tensione costante e l'allineamento della guida sono così importanti per la qualità del prodotto finale.

1. La fune metallica arriva dalla linea di chiusura o cordatura e passa attraverso rulli raddrizzatori che eliminano le piccole curvature.
2. La fune entra nell'unità di controllo della tensione, dove la forza frenante viene impostata in base al diametro e alla struttura della fune.
3. La guida di traslazione posiziona la corda nel punto di partenza sulla bobina vuota ed inizia il primo avvolgimento.
4. Il motore della bobina e il motore di traslazione funzionano insieme in modo che ogni avvolgimento sia posizionato accanto a quello precedente senza spazi vuoti o sovrapposizioni.
5. Quando uno strato è completo, la direzione trasversale si inverte automaticamente e l'avvolgimento continua sullo strato successivo.
6. Una volta raggiunta la lunghezza target o la capacità della bobina, la macchina si ferma, l'estremità della fune viene fissata e la bobina finita viene preparata per la reggiatura e il trasporto.

Sulle macchine semiautomatiche, un operatore monitora questo ciclo e attiva manualmente le fasi di arresto e taglio della fune. Su più avanzato macchina idraulica per la formatura di funi metalliche e linee controllate da PLC, i sensori monitorano automaticamente la lunghezza della fune e il conteggio degli strati, riducendo la quantità di attenzione manuale necessaria durante i lunghi cicli di produzione.

Capacità produttiva e compatibilità dei materiali

Le apparecchiature di avvolgimento e avvolgimento di questa categoria sono generalmente progettate in base al diametro e al peso della fune metallica da movimentare. A seconda del modello e della configurazione, le macchine sono comunemente raggruppate in classi leggere, medie e pesanti, che corrispondono a diverse dimensioni delle bobine, potenza del motore e resistenza del telaio. Il grafico seguente presenta una tipica classificazione utilizzata in tutto il linea di produzione di funi metalliche industriali segmento, basato sulle specifiche comuni delle apparecchiature piuttosto che su ogni singolo risultato di test certificato.

Questo grafico a barre raggruppa le apparecchiature in tre classi generali in base al diametro massimo della fune metallica per cui ciascuna è generalmente costruita. Le macchine leggere sono comunemente specificate per diametri fino a circa venti millimetri e sono spesso utilizzate per prodotti di cavi e funi più piccoli nella produzione generale. Le macchine per uso medio estendono tale intervallo fino a circa trentacinque millimetri e sono spesso selezionate per la costruzione standard e le funi per sartiame. Le macchine per carichi pesanti sono costruite con telai rinforzati e azionamenti a coppia più elevata per gestire diametri che si avvicinano ai cinquanta millimetri, il che soddisfa i requisiti del sollevamento su larga scala, dell'estrazione mineraria e delle funi marine. La cifra esatta per ogni macchina specifica dipende dalla potenza del motore, dalle dimensioni della bobina e dal design del telaio, quindi questa tabella deve essere letta come riferimento generale piuttosto che come specifica fissa per ogni modello. La compatibilità dei materiali in queste classi include tipicamente filo di acciaio al carbonio, filo di acciaio zincato, vari fili di acciaio legato e fune metallica di acciaio inossidabile, poiché il meccanismo di avvolgimento stesso funziona principalmente con il diametro e la rigidità della fune piuttosto che con il tipo specifico di acciaio.

Sistema di livello e controllo di automazione

Moderno avvolgitrice automatica per fili i sistemi sono generalmente offerti in configurazioni semiautomatiche e completamente automatiche. In una configurazione semiautomatica, l'operatore imposta la tensione e avvia il ciclo, mentre la sincronizzazione della traslazione e della velocità vengono eseguite automaticamente. In una configurazione completamente automatica, un controller logico programmabile gestisce il conteggio della lunghezza della fune, i cambi di strato, il feedback della tensione e le condizioni di arresto, riducendo il livello di attenzione dell'operatore richiesto durante la produzione continua. Il grafico radar riportato di seguito riassume le caratteristiche prestazionali generali associate alle apparecchiature ben progettate di questa categoria, presentate su una semplice scala relativa a scopo illustrativo piuttosto che come risultati di un test comparativo formale.

Il grafico radar traccia sei caratteristiche generali che gli acquirenti valutano comunemente quando esaminano le apparecchiature di avvolgimento e avvolgimento, tra cui il livello di automazione, la precisione del controllo, la durabilità strutturale, la flessibilità della capacità, la semplicità della manutenzione e persino la qualità dell'avvolgimento degli strati. Il livello di automazione riflette la parte del ciclo di avvolgimento eseguita senza input manuale una volta avviato il processo. La precisione del controllo riguarda la precisione con cui i sistemi di tensione e traslazione rispondono ai cambiamenti nel diametro o nella velocità della fune. La durabilità strutturale riflette la progettazione del telaio e dei componenti destinata a resistere a carichi pesanti ripetuti nel tempo. La flessibilità della capacità indica quanto bene una singola macchina può gestire una gamma di diametri di fune e dimensioni di bobine piuttosto che un singolo prodotto fisso. La semplicità della manutenzione e la qualità uniforme dell'avvolgimento degli strati sono entrambe correlate alla facilità con cui l'attrezzatura può essere ispezionata, regolata e mantenuta in buone condizioni durante l'uso regolare. Queste sei dimensioni sono presentate insieme per fornire ai lettori un quadro generale per la valutazione delle apparecchiature piuttosto che per assegnare un punteggio numerico preciso a ogni singola macchina.

Industrie applicative per apparecchiature di avvolgimento di funi metalliche

Le macchine per l'avvolgimento e l'avvolgimento di funi metalliche vengono utilizzate ovunque funi, cavi o prodotti in acciaio flessibili simili debbano essere avvolti su una bobina per lo stoccaggio, il trasporto o l'uso diretto. I settori di applicazione più comuni includono l'edilizia, dove la corda viene utilizzata in gru, montacarichi e sistemi di impalcatura, l'industria mineraria, dove la corda gestisce carichi pesanti in alberi e sistemi di trasporto, la nautica e le spedizioni, dove la corda di ormeggio e di sartiame deve essere avvolta senza introdurre torsioni, e le operazioni generali di sollevamento e sartiame negli impianti di produzione. Secondo un rapporto di ricerca di mercato pubblicato da Persistence Market Research, l’edilizia rappresenta il segmento di applicazione principale per le funi d’acciaio, contribuendo per oltre il 39% delle entrate di mercato nel 2025, con la quota rimanente distribuita tra estrazione mineraria, marina, petrolio e gas e altri usi industriali e legati alle gru.

Il grafico a ciambella qui sopra riassume la distribuzione dell'applicazione in forma visiva. Il segmento delle costruzioni costituisce la quota maggiore, trainato dalla continua domanda di gru, ascensori e attrezzature per la movimentazione dei materiali nei cantieri edili e infrastrutturali. La quota rimanente combinata riflette l’ampia gamma di altri settori che fanno affidamento su funi metalliche adeguatamente avvolte, compresi i sistemi di trasporto e aste minerarie, le operazioni di ormeggio e rimorchio marino, l’estrazione e il sollevamento di petrolio e gas e l’uso generale di gru industriali. Poiché questi settori di utilizzo finale hanno cicli di lavoro e condizioni ambientali diversi, molti stabilimenti utilizzano più di un tipo di macchina avvolgitrice e avvolgitrice per soddisfare i requisiti di diametro della fune, rivestimento e imballaggio per ciascun mercato servito. Questa distribuzione spiega anche il perché fornitore di attrezzature per arrotolare funi pesanti le operazioni spesso mantengono una gamma di dimensioni delle bobine anziché un'unica configurazione fissa, poiché le esigenze dei clienti variano in modo significativo tra funi di tipo edile e funi specializzate marine o minerarie.

Macchina per arrotolare e torcere funi metalliche: qual è la differenza?

Una macchina per arrotolare o arrotolare funi metalliche e una macchina torcitrice per funi metalliche servono diverse fasi del processo di produzione e comprendere la distinzione aiuta ingegneri e acquirenti a selezionare l'attrezzatura corretta per una determinata linea di produzione. Una macchina torcitrice, a volte chiamata trefolatrice o macchina di chiusura, forma la fune metallica stessa attorcigliando i singoli fili in trefoli e quindi attorcigliando questi trefoli attorno a un'anima. Una macchina avvolgitrice o avvolgitrice opera dopo che la fune è già formata e il suo ruolo è quello di avvolgere la fune finita su una bobina o un tamburo per lo stoccaggio e la spedizione.

In maniera integrata linea di produzione di funi metalliche , questi due tipi di macchine sono generalmente collegati da processi intermedi come la zincatura, la lubrificazione o l'ispezione, quindi la fune attorcigliata viaggia dalla macchina di chiusura attraverso queste stazioni prima di raggiungere la fase finale di avvolgimento e riavvolgimento. La scelta della macchina avvolgitrice o avvolgitrice corretta per la fine della linea dipende principalmente dalla gamma di diametri, dal peso e dal formato di imballaggio necessari per la corda finita, piuttosto che dal metodo di torsione utilizzato in precedenza nel processo.

Prospettive di crescita del settore per funi metalliche e apparecchiature correlate

La domanda di attrezzature per la movimentazione di funi metalliche, comprese le macchine avvolgitrici e avvolgitrici, tende a seguire la crescita complessiva del mercato stesso delle funi metalliche, poiché ogni metro di fune prodotto alla fine deve essere avvolto e imballato. Secondo un rapporto di MarketsandMarkets, si prevede che il mercato globale delle funi di acciaio crescerà da circa dieci virgola cinque miliardi di dollari statunitensi nel 2025 a quasi tredici virgola nove miliardi di dollari statunitensi entro il 2030, con un tasso di crescita annuo composto di circa cinque virgola otto per cento. Il grafico seguente presenta una traiettoria di crescita illustrativa calcolata a partire da questo tasso riportato, mostrando come un mercato di queste dimensioni potrebbe progredire anno dopo anno se la crescita rimane stabile durante tutto il periodo.

Questo grafico ad area mostra una linea ascendente costante da poco più di dieci miliardi di dollari nel 2025 fino a quasi quattordici miliardi di dollari nel 2030, in linea con il tasso di crescita annuale composto riportato da MarketsandMarkets per il mercato globale delle funi d'acciaio. La graduale inclinazione riflette un settore maturo con un’espansione costante, piuttosto che esplosiva, tipica dei mercati legati ai beni strumentali e alle infrastrutture. Una crescita di questo tipo è generalmente attribuita ai continui investimenti in progetti edilizi, infrastrutturali e minerari in tutto il mondo, insieme alla costante domanda di sostituzione man mano che le corde esistenti raggiungono la fine della loro vita utile. Con l’espansione complessiva della produzione di funi, anche la capacità di avvolgimento e di avvolgitura alla fine delle linee di produzione deve espandersi parallelamente, il che supporta gli investimenti continui in macchina automatica per l'avvolgimento del filo e relative attrezzature per la movimentazione. I lettori dovrebbero considerare il grafico come una tendenza illustrativa derivata da un singolo tasso di crescita pubblicato piuttosto che come una previsione esatta anno per anno, poiché i dati effettivi del mercato possono variare in base alla regione e alla metodologia di reporting.

Guida alla manutenzione e durata delle apparecchiature

La manutenzione ordinaria svolge un ruolo significativo nel mantenere un avvolgitore per funi metalliche perfettamente funzionante per tutta la sua durata di servizio. Un programma di manutenzione di base comprende generalmente la lubrificazione dei cuscinetti e dei componenti di trasmissione, l'ispezione dei rulli di guida per usura o disallineamento e i controlli periodici del meccanismo di controllo della tensione per confermare che risponda ancora in modo accurato nell'intervallo di diametri della fune che la macchina dovrebbe gestire.

• Controllare e lubrificare i cuscinetti dell'albero del cilindro e i livelli dell'olio della scatola del cambio secondo il programma del produttore.
• Ispezionare i rulli e le guide di traslazione per verificare l'eventuale usura, poiché le superfici irregolari possono causare un avvolgimento incoerente degli strati.
• Verificare periodicamente le impostazioni del controllo della tensione, in particolare dopo il passaggio a un diametro o materiale della fune diverso.
• Esaminare i quadri elettrici e i collegamenti elettrici per ridurre il rischio di tempi di inattività non pianificati.
• Mantenere il telaio di base e l'area di lavoro circostante liberi da detriti che potrebbero interferire con l'inclinazione o la rotazione della bobina.

Le strutture che seguono una routine di manutenzione coerente generalmente subiscono meno interruzioni non pianificate e possono prolungarne la vita utile macchina per la produzione di funi metalliche attrezzatura. Poiché le macchine avvolgitrici funzionano continuamente durante i turni di produzione, anche piccoli disallineamenti nel sistema di traversa possono accumularsi nel tempo in difetti visibili di avvolgimento, il che rende l'ispezione di routine una parte importante della gestione complessiva dell'attrezzatura piuttosto che un compito opzionale.

Informazioni su Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd è stata fondata nel 1992 e ha sede nella città di Taizhou, provincia di Jiangsu, Cina. L'azienda è specializzata nella produzione di presse idrauliche per funi metalliche, macchine per ricottura e rastremazione di funi metalliche, manicotti in alluminio, pinze di sollevamento e relative apparecchiature per la movimentazione di funi metalliche come le macchine avvolgitrici e avvolgitrici descritte in questo articolo. Xingtai Hydraulic opera con strutture di produzione, personale tecnico, apparecchiature di prova e un sistema di gestione della qualità volto a garantire risultati coerenti in tutta la sua gamma di apparecchiature.

I componenti di pressatura utilizzati nelle macchine idrauliche Xingtai sono forgiati in acciaio legato ad alta resistenza e il corpo della macchina per le sue attrezzature di pressatura è realizzato da un unico blocco di materiale per supportare l'integrità strutturale e una lunga durata. I sistemi idraulici dell'azienda utilizzano un sistema di alimentazione dell'olio con pompa a doppia pressione, progettato per consentire un rapido movimento verso l'alto e verso il basso mantenendo un processo di pressatura controllato, contribuendo alla qualità della pressatura e all'efficienza produttiva sulle sue linee di prodotti idraulici.

Le attrezzature idrauliche Xingtai sono state spedite a clienti in numerosi paesi, tra cui Regno Unito, Australia, Paesi Bassi, Lettonia, Malesia, Tailandia, India, Russia, Botswana e Polonia, tra gli altri. L'azienda opera secondo una filosofia incentrata su qualità costante, posizionamento competitivo e impegno a lungo termine nei rapporti con i clienti e continua a servire sia i clienti esistenti che quelli nuovi con la sua gamma di apparecchiature per la lavorazione e la movimentazione di funi metalliche, tra cui macchina per funi metalliche supplier rapporti costruiti in anni di esperienza nell’export.

Domande frequenti

Q1: Qual è lo scopo principale di un arrotolatore per funi metalliche
A1: Il suo scopo principale è avvolgere la fune metallica finita in modo uniforme su una bobina o un tamburo, utilizzando la rotazione coordinata della bobina, la guida trasversale e il controllo della tensione per evitare aggrovigliamenti o strati irregolari.

Q2: In cosa differisce un arrotolatore per funi metalliche da un torcitore
A2: Una macchina avvolgitrice o avvolgitrice avvolge la corda già formata su una bobina, mentre una macchina attorcigliatrice o chiudetrice forma la corda stessa attorcigliando insieme fili e trefoli prima nella linea di produzione.

Q3: Quali diametri di fune metallica possono gestire in genere questo tipo di attrezzatura
R3: A seconda del modello e della configurazione, le macchine di questa categoria sono comunemente costruite per diametri che vanno da circa dieci a cinquanta millimetri, coprendo applicazioni leggere, medie e pesanti.

Q4: Quali materiali sono compatibili con le macchine avvolgitrici per funi metalliche
A4: Queste macchine gestiscono comunemente filo di acciaio al carbonio, filo di acciaio zincato, vari fili di acciaio legato e funi metalliche di acciaio inossidabile, poiché il meccanismo di avvolgimento risponde principalmente al diametro e alla rigidità.

Q5: Che manutenzione richiede una macchina avvolgitrice per funi metalliche
R5: La manutenzione ordinaria comprende generalmente la lubrificazione dei cuscinetti e del cambio, l'ispezione dei rulli e delle rotaie di guida, i controlli periodici del controllo della tensione e la revisione regolare dei componenti di controllo elettrico.
